概 述

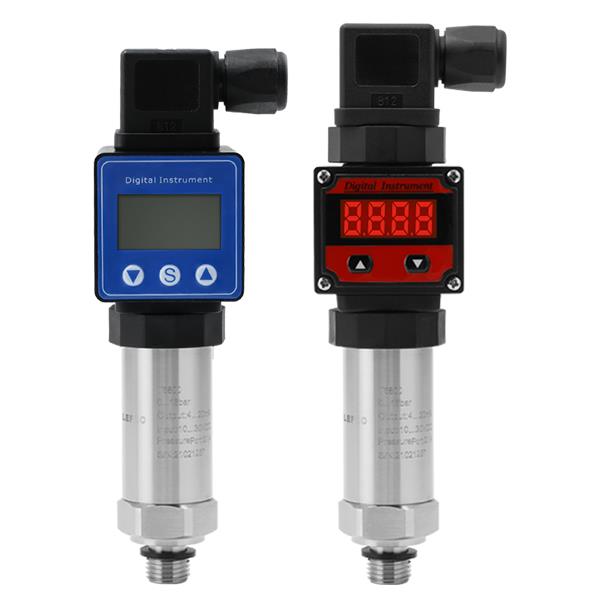

LFT6800数显压力变送器接纳高机能的陶瓷芯体或充油硅芯体，共同进步前辈的处置电路和温度弥补手艺将压力变更转化为线性的电流、电压或RS-485旌旗灯号。产物体积小、易于装置，接纳数显表头与不锈钢外壳，合用于丈量与打仗局部材质相兼容的气体和液体等介质，及时监控并显现以后被测压力的数值。
传统手工艺参数指标
|
量限 |
-100kPa...0~5kPa...60MPa(充油硅) |
-100kPa~0.3MPa...60MPa(淘瓷) |
|||
|
负载负荷 |
1.5倍的减半各种压力 |
1.5倍的上限工作压力 |
|||
|
精确度 |
±1.0%F.S;±0.5%F.S |
±1.0%F.S |
|||
|
变了度 |
<0.5%F.S/年 |
<0.5%F.S/年 |
|||
|
突显体例 |
4位LCD(电流量、电流值型)、5位LCD(RS485型) |
4位LCD |
|||
|
导电介质温差 |
-20~75℃ |
-20~75C |
|||
|
贮藏平均温度 |
-30～80℃ |
-30～80℃ |
|||
|
被测媒质 |
与S304和316L、氟聚氨酯或丁腈聚氨酯兼容
的有机废气气体或液态
|
与1Cr18Ni9Ti、S304、氟硅胶或丁腈硅胶
兼容的固体或液滴；
|
|||
|
电力电气机转 |
2线制 |
二线制 |
四线制 |
二线城市制 |
3线制 |
|
转换旌旗灯号 |
4~20mA |
0～10V |
RS485 |
4~20mA |
0~10V |
|
供水电原 |
12~30VDC |
12~30VDC |
12~30VDC |
12~30VDC |
12~30VDC |
|
电气成套毗连 |
大赫斯曼 |
||||
|
外层防御品质 |
IP54 |
||||
|
重压局势 |
表压G/绝压A |
表压G |
|||
|
负压插孔 |
G1/4,NPT1/4,R1/4,M12*1,M10*1,M20*1.5,G1/2等 |
||||
注1：陶瓷芯体（默许）：与1Cr18Ni9Ti氟橡胶或丁晴橡胶兼容的气体或液体。
充油硅芯体（个性定制）：与S304或316L、氟产品或丁晴产品兼容的有毒气体或溶剂；
选型申明
代號及声明范文
备注名称
LFT6800
应用
分度值
-100kPa…0～1kPa…60MPa
量限投资规模
A4
A4 =4～20mA(第二线制)
所在体例
V05
V05 =0.5～4.5V(二线制)
RS
RS =RS-485
K
K=kPa
P
P=ps
剂量单位
B
B =Bar
M
M =MPa
0.5
0.5=0.5%F.S
精确度官阶
1.0
1.0=1%F.S
D1
D1 =DIN43650A(大赫斯曼)
不间断毗连
G
G=G1/4
G2
G2 =G1/2
负担插孔
N
N =NPT1/4
M2O
M20 =M20*1.5
R
R =R1/4
M12
M12 =M12*1
M10
M10 =M10*1
A
A=陶瓷厂家芯体
芯体样式
B
B=充油硅芯体
1.0
1.0=1m
出线长短
LFT6800 0-60 A4 B 1.0 D1 G A 1.0
电机选型举例子
